Optical Flow | Lucas-Kanade Method





장면 속 물체의 움직임을 측정하는 것이 optical flow를 계산하는 문제이다.

먼저 3차원에서 점이 움직일 때 motion field 는 이미지에 대한 투영이다. 이미지에는 밝기 패턴만 있기에 Motion field를 측정할 수 없다. 영상에서 밝기 패턴의 움직임을 Optical Flow라 한다. Optical Flow Constraint Equeation으로 픽셀의 광학 흐름을 제한한다? 그리고 Optical flow를 추정하기 위한 Lucas-Kanade 방법을 알아보겠다.

영상 속 한 점이 3차원 장면에서 어떤 방향으로 움직이는 것을 생각해보자. 이 움직임은 이미지 평면에 투영되어 이미지 평면에서 움직임을 만들 것이다. 이를 움직이는 지점에 해당하는 `motion field` 라고 한다. 다만 이를 측정하는 것은 쉽지 않을 것이다.



🔷 Motion field

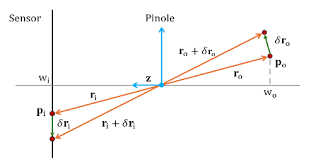

3차원에서 $\textbf{p}_{0}$ 인 점이 있고 이 위치는 $\mathbf{r}_{0}$ 벡터로 주어진다.
이 점에 대한 투영은 이미지에서 $\textbf{p}_{i}$ 로 나타나고 벡터는 $\mathbf{r}_{i}$ 이다.

점 $\textbf{p}_{0}$ 가 3차원 장면 속에서 어떤 속도 V₀를 가진다고 생각해보자. 이 점 $\textbf{p}_{0}$ 는 시간 $\Delta t$ 동안 이동하여 벡터 $\mathbf{r}_{0}+\Delta \mathbf{r}_{0}$ 로 주어지는 새로운 위치에 도달한다.

따라서 점의 속도 V₀는 벡터 $ \mathbf{r}_{0} $의 시간 변화율로, V₀ $= d \mathbf{r}_{0}  / dt$ 이다. 우리가 관심을 갖는 것은 이 벡터가 이미지 평면으로 투영된 것이다.
그래서 이미지 평면에서 우리는 이미지 속도 $v_{i}$ 를 가지고 이는 $d\mathbf{r}_{i} / dt$ 시간변화율이다.

$$\mathbf{v}_{i}=f \frac{( \mathbf{r}_{0} \times \mathbf{v}_{0}) \times \mathbf{z}}{( \mathbf{r}_{0} \cdot \mathbf{z})^{2}}$$

🔷 Optical Flow

움직이는 카메라에 의해 촬영된 두 이미지가 있고 모션필드를 알고 싶다면 한 이미지의 밝기 패턴을 가져와서 두 번째 이미지에서 밝기 패턴이 어디로 이동했는지 확인할 수 있다. 확인할 수 있는 알고리즘이 있다면 각 펙셀이 어디로 이동하는지, 벡터를 얻을 수 있을 것이고 이 벡터가 해당 지점에서 Optical Flow 이다.

이상적으로는 optical flow가 motion field와 같을 것이다. 하지만 항상 그럴 수는 없다.

motion field와 optical flow를 찾을 수 없는 예시

1. 모든 지점에서 동일한 반사율을 가진 구가 회전하고 있고, 광원이 있다면 모션필드는 존재하지만 optical flow는 없을 것이다.
2. 마찬가지로 구가 있고 광원이 움직인다면 모션필드는 없지만 optical flow는 있을 것이다.
3. 미용실 앞의 회전하는 원통형 간판을 생각하면 수평으로 회전하지만 이미지 패턴은 수직으로 움직인다.

Optical Flow 추정

제약 조건을 둬 개발한 optical flow constraint equation에 대해 알아볼 것이다.

먼저 짧은 간격으로 촬영된 두 이미지가 있다. $\delta t$ 동안 한 지점이 $(x,y)$에서 $(x+\delta x,y+\delta y)$로 이동 했다. 그렇다면 x와 y방향으로의 속도를 얻을 수 있다. $(u,v)=(\frac{\delta x}{\delta t}, \frac{\delta y}{\delta t})$

이 문제를 풀기위해 가정을 할 것이다.

Optical Flow의 기본 가정

1. 밝기 보존 가정 (Brightness Constancy)
   시간 $t$에 어떤 점의 밝기가 $I(x,y,t)$였다면, 이 점이 시간 $ t+ \delta t$ 후에 움직여서 $(x + \delta x, y + \delta y)$ 로 갔을 때도 밝기는 그대로라고 가정: $I(x,y,t)= I(x + \delta x, y + \delta y, t + \delta t)$
2. 작은 이동 (Small Motion)
   $\delta x, \delta y, \delta t$ 가 작다고 가정하고 1차 테일러 전개를 쓸 수 있음.

🔷 Optical Flow 방정식 유도

테일러 급수 전개

$$f(x+\delta x)=f(x)+\frac{\partial f}{\partial x} \delta x+ \cdots + \frac{\partial^{n} f}{\partial x^{n}} \frac{\delta x^{n}}{n!} $$

여기서 고차항들의 값이 매우 작아지기에 f(x)와 1차항만을 이용해 근사해 사용할 것이다.
밝기 보존 가정에 1차 테일러 전개를 적용하면

$I(x + \delta x, y + \delta y, t + \delta t) \approx I(x, y, t) + \frac{\partial I}{\partial x} \delta x + \frac{\partial I}{\partial y} \delta y + \frac{\partial I}{\partial t} \delta t$

Optical flow constraint eq

양변 빼면:

$0 \approx \frac{\partial I}{\partial x} \delta x + \frac{\partial I}{\partial y} \delta y + \frac{\partial I}{\partial t} \delta t$

양변을 $\delta t$로 나누면:

$\frac{\partial I}{\partial x} \frac{\delta x}{\delta t} + \frac{\partial I}{\partial y} \frac{\delta y}{\delta t} + \frac{\partial I}{\partial t} = 0$

여기서 시간에 대한 x의 미분값과 y의 미분값, 즉 속도를 얻을 수 있다.
때문에 다음과 같이 표기할 수 있으며 이것이 Optical Flow Constraint Equation 이다.

$I_{x} u + I_{y} v + I_{t} = 0$

• $u = \frac{\delta x}{\delta t}$ : x방향 속도 (flow)
• $v = \frac{\delta y}{\delta t}$: y방향 속도 (flow)



⚠️Aperture Problem

미지수가 두 개인데 방정식이 하나이다. 때문에 하나의 픽셀만으로는 flow를 구할 수 없다.

🔷 Lucas-Kanade 방법

앞서 본 것처럼 optical flow 추정 문제는 제약 조건이 부족하다.
지금부터 알아볼 Lucas_Kanade Method 는 매우 작은 영역에서의 optical flow가 해당 영역의 모든 점에 대해 동일하다는 가정을 사용한다.

방식

말한 것처럼 이미지에 작은 윈도우 W를 생각해보면 이 패치 내의 모든 점들이 동일한 optical flow를 생성한다.
그럼 이 윈도우 내의 각 점에 대해 $I_{x} u + I_{y} v + I_{t} = 0$ 를 만족할 것이다.
이 윈도우에는 많은 점이 있기에 점의 수만큼 방정식을 가진 큰 시스템을 얻게된다.

nxn 사이즈의 윈도우 W 의 모든 점들에 대해 같은 $u, v$ 를 가지면

$\forall (k,l) \in W, \quad I_{x}(k,l)u + I_{y}(k,l) v + I_{t}(k,l) = 0$

$A \begin{bmatrix} u \\ v \end{bmatrix} = \mathbf{b} $

• $A = \begin{bmatrix} I_{x}(1,1) & I_{y}(1,1) \\ I_{x}(k,l) & I_{y}(k,l) \\ \vdots & \vdots \\ I_{x}(n,n) & I_{y}(n,n) \end{bmatrix}, \quad \mathbf{b} =  \begin{bmatrix}  I_{t}(1,1) \\ I_{t}(k,l) \\ \vdots \\ I_{t}(n,n) \end{bmatrix} $

이 문제는 $n^{2}$ 방정식과 2개의 미지수를 푸는 최소제곱법으로 풀 수 있다.

최소제곱법

$Au=B$
$A^{T}A u=A^{T}B$

$\begin{bmatrix} u \\ v \end{bmatrix} = (A^T A)^{-1} A^T \mathbf{b}$

이것은 $A^{T}A$ 가 invertible 할때 가능하다.(즉 $\det (A^{T}A) \neq 0)
그리고 행렬이 well-conditioned, 즉 입력이 조금 바뀌어도 출력(밝기 변화)이 확실하게 바뀌어야 한다는 것이다.

• 좋은 상태의 조건과 예
  • $ A^{T}A$ 행렬의 고유값이 둘 다 크고 비슷해야 한다. ($\lambda_{1} \approx \lambda_{2}$)
  • 텍스쳐가 풍부한 영역: 질감이 많고 공간 기울기가 여러 방향으로 큰 영역 (고유값 비슷)
• 나쁜 상태의 예
  • 예를 들어 벽과 같이 텍스쳐가 없고 단조로운 영역이면 고유값이 작다.
  • 모서리: 한 방향으로만 기울기가 커 움직임을 정확히 알아내기 힘들다.(고유값 차이 큼)
